大手機械装置メーカー 装置事業部門 装置生産部
カテゴリー：
使用用途
HALCONベースの画像処理とAI（Deep Learning）を融合した外観検査システム装置の組込み用として構成の相談をいただきました。
PC構成はディープラーニング向けにハイエンドGPU RTX4090を搭載。各種画像入出力ボードを増設するため、
拡張スロットの確保と、耐久性を重視するため産業用マザーボード、シャーシを選定しました。
OSは組み込み機器や産業用デバイス向けに最適化されたWin11IoT、アプリはSQL Serverのインストール済み、
産業用グレードを採用し耐久性を備えつつ、民生用のハイエンドGPU搭載でコストパフォーマンスに優れた構成内容でご提案させていただきました。
参考価格
98万円
ハイエンドGPUを搭載した組込用産業PC
| プリインストールOS | Windows11 IoT Enterprise | |
|---|---|---|
| SQL Server | Microsoft SQL Server IoT 2017 Standard (5CAL) | |
| CPU | Core i9-14900K （24コア/32スレッド/3.2GHz/tb5.8GHz/36M/Intel® UHD Graphics 770/TDP125W (Max253W)/DDR4-3200/DDR5-5600） | |
| CPUクーラー | 水冷CPUｸｰﾗｰ 水冷一体型 360mmラジエター、120mmFANx3 | |

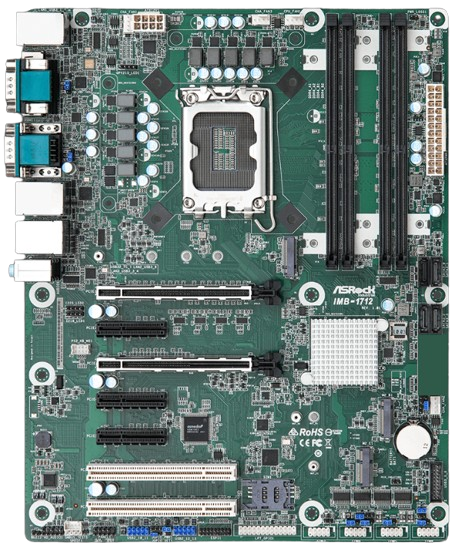

| マザーボード | IMB-1712 | |
| チップセット | インテル Q670 チップセット 4slot/USB3.2Gen2x2/Ultra M.2 | |
| メインメモリ | 32GB （16GB×2） DDR4-3200（PC4-25600） | |
| SSD / HDD プライマリ | 1TB M.2 NVMe SSD R:3430MB/s W:3000MB/s ※24時間365日常時稼働対応 | |
| SSD / HDD セカンダリ | 12TB （7200rpm, 256MB, 6Gb/s SATA） MTBF=250万時間 高耐久HDD | |
| 内蔵グラフィック | [Based on CPU] インテル UHDグラフィック （DisplayPort 1.4a++×1, HDMI 2.0b×1, VGA×1） | |

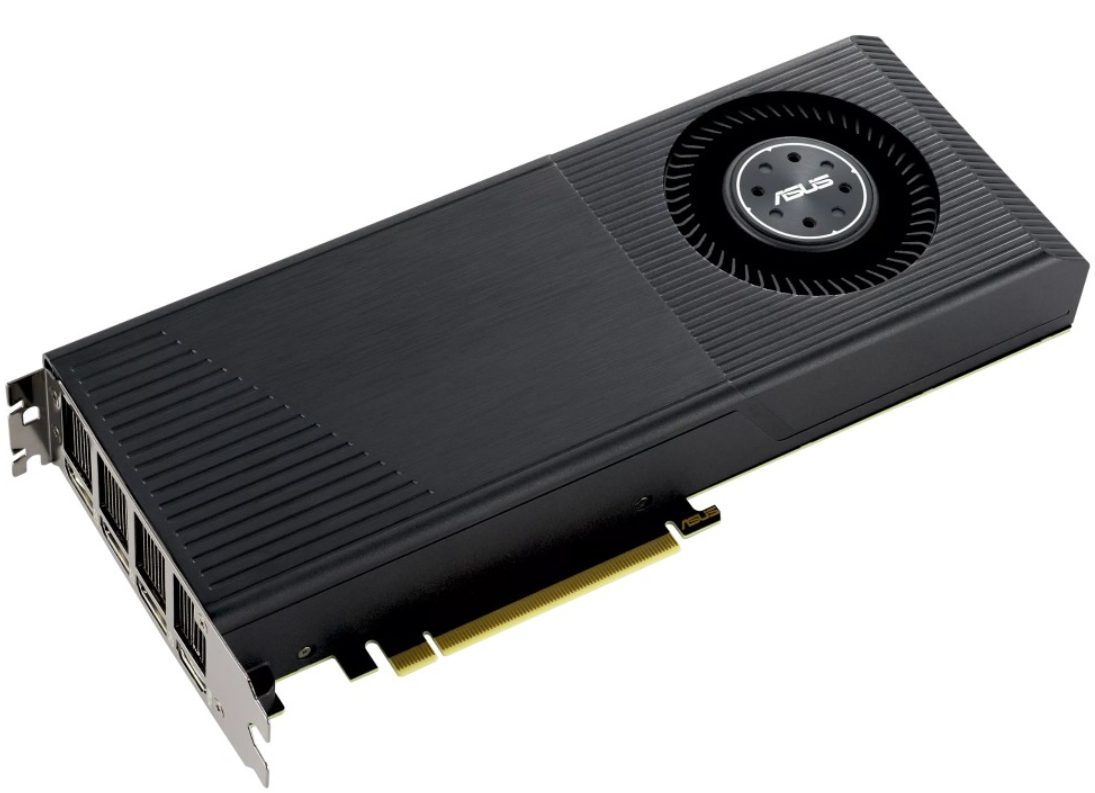

| 追加グラフィックボード | GeForce RTX4090 16384ｺｱ 24GB GDDR6X PCI-e4.0 （DisplayPort×3、HDMIｘ1） | |
| サウンド | [オンボード] Realtek ALC897 High Definition Audio CODEC | |
| LAN | [オンボード] DUAL Intel® I225LM x2 2.5 Gigabit LAN controller | |
| I/O | USB | USB3.2 Gen2x2×1ポート（背面 Type-C） USB3.2 Gen2×5ポート（背面） USB3.2 Gen1×2ポート（前面） |
| サウンド | オーディオ用ピンジャック（背面：マイク/スピーカー/ライン入力） | |
| シリアル | COM1, COM2 (RS-232/422/485) | |
| その他 | RJ45（LAN）×3 | |
| 拡張スロット | 2 x PCIe 4.0/3.0 x16 slot (PCIE1/PCIE3:single at x16(PCIE1); dual at x8 (PCIE1) / x8 (PCIE3)) 2 x PCIe 4.0 x4 slots 1 x PCIe 3.0 x4 slots 2 x PCI slot |
|
| ストレージ | 4 x SATA3 6.0 Gb/s コネクタ、サポート RAID (RAID 0, RAID 1, RAID 5, RAID 10, 1 x ウルトラ M.2 ソケット (M2_1), M Key タイプ 2260/2280/22110 モジュール |
|
| メモリスロット | 4スロット ※最大128GB （64bitOS時） DDR5 | |
| 拡張ドライブベイ | 5インチベイ×0 3.5インチシャドウベイ×2（2.5インチ×3と互換） 2.5インチシャドウベイ×1 | |
| キーボード | オリジナル 日本語アイソレーションキーボード （セット） | |
| マウス | オリジナル 光学式６ボタンマウス（６段階DPI切替機能） （セット） | |
| 電源ユニット | 1200W 80PLUS Platinum認証 ATX3.0対応 | |

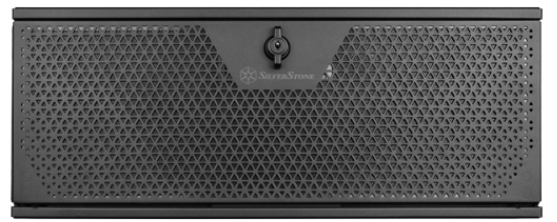

| 外形寸法(約) | 約 440(W)×176(H)×468(D) mm ※突起部を除く | |
| 保証 | [標準] 3年間センドバック方式ハードウェア保証 |
